Die Fertigungsindustrie ist auf einige großartige Maschinen angewiesen, um Produkte herzustellen, die Präzision und Genauigkeit erfordern. Dank der fortschreitenden Technologie werden diese Geräte mit jedem Update und jeder Innovation immer besser.
Eine dieser Maschinen ist die CNC-Revolverstanzmaschine. Genauigkeit ist vor allem für seine verschiedenen Fertigungsmaschinen bekannt, darunter die Revolverstanzmaschine. In diesem Artikel werden wir über diese Maschine sprechen und die Mechanismen untersuchen, die hinter ihrer Funktionsweise stehen.
Wenn Sie am Kauf interessiert sind oder bereits ein solches Werkzeug besitzen, hilft Ihnen dieser Artikel dabei, zu erfahren, wie das funktioniert CNC-Revolverstanzmaschine funktioniert und Ihnen so dabei hilft, sein volles Potenzial auszuschöpfen. Wenn Sie bereit sind, können wir beginnen!

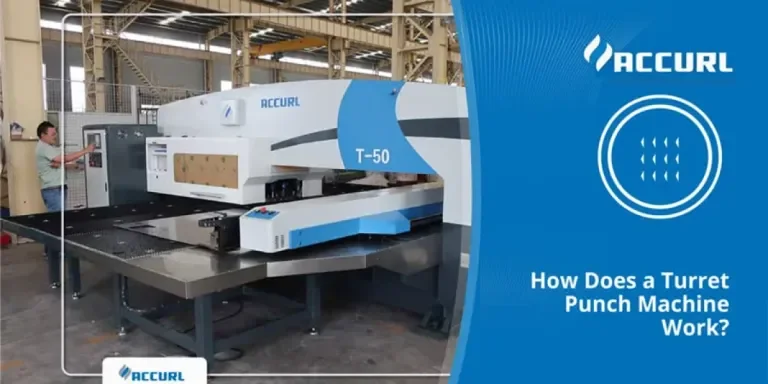

Über eine CNC-Revolverstanzmaschine
Revolverstanzmaschinen gehören zu den wichtigsten Maschinen, die es in der Fertigungsindustrie gibt. Diese Maschine, auch Revolverstanze genannt, hilft beim Schneiden verschiedener Formen und Größen von Löchern in ein Metallblech.
Der Grundmechanismus der Maschine besteht aus einem Stempel, der das gewünschte Material gegen eine Matrize drückt, um die gewünschte Lochform zu erhalten. Wir werden später in diesem Artikel mehr über den Arbeitsmechanismus erfahren.
Eine CNC-Revolverstanzmaschine ist einfach eine Revolverstanze mit CNC-Systemintegration. Dadurch können Sie mit der Maschine äußerst präzise und saubere Formen und Löcher erhalten. Die Revolverstanzmaschine war ohnehin wirtschaftlich, schnell und zuverlässig, aber mit der CNC-Integration ist sie noch kostengünstiger geworden.
Der Arbeitsmechanismus der CNC-Revolverstanzmaschine
Wir werden nun mit der Beantwortung Ihrer Frage fortfahren: Wie funktioniert eine Revolverstanzmaschine?? Wie bereits erwähnt, funktioniert eine Revolverstanzmaschine nach dem Prinzip eines Stempels, der das Metall oder Material gegen eine Matrize drückt.
Mit einem CNC-System wird die Angelegenheit jedoch automatisiert und somit viel einfacher, müheloser, zeitsparender und wirtschaftlicher. Das CNC-System hilft der Maschine, die Art des Projekts zu verstehen und zu verstehen, was getan werden muss. Sobald der Maschine die Daten zugeführt wurden, führt sie die Aktion aus und liefert das Ergebnis. So funktioniert der Prozess:
- Das CNC-System führt das aus Programmierung von CNC-Revolverstanzmaschinen in die Maschine
- Die Maschine beginnt, die Stahlplatte gemäß diesen Anweisungen auf der X- und Y-Achse zu bewegen
- Die gewünschte Scheibe oder Matrize wird an die gewünschte Stelle auf dem Blech bewegt
- Das Hydrauliksystem sorgt für die erforderliche Kraft, um den Stempel gegen die Scheibe/Matrize zu bewegen und so den erforderlichen Abdruck zu erzeugen
- Die X- und Y-Achsen bewegen sich weiter und der Zyklus wird fortgesetzt, während die Maschine weiterhin gegen das Metallblech stanzt
- Diese Aktion wird fortgesetzt, bis das Programm beendet und vollständig ausgeführt ist
Der Aufbau einer CNC-Revolverstanzmaschine
Nachdem wir nun verstanden haben, wie eine CNC-Revolverstanzmaschine funktioniert, werfen wir nun einen Blick auf die Struktur der Maschine und konzentrieren uns auf verschiedene Teile und deren Verwendung.
- Unterer und oberer Turm
Dabei handelt es sich um Werkzeughalter, auf denen unterschiedliche Werkzeuge eingesetzt werden. Die Bewegung und Drehung erfolgt über ein CNC-System. Es ist vielseitig einsetzbar, da viele Arten von Werkzeugen darauf passen.
- Klemme
Dies ist der Teil einer CNC-Revolverstanzmaschine, der dabei hilft, den zu schneidenden Materialsatz festzuhalten. Es hilft dabei, den spezifischen Bereich, in dem der Schnitt erfolgen soll, durch das CNC-System unter das Schneidwerkzeug zu verschieben.
- Stürmer
Dies ist die Funktion der Maschine, die dabei hilft, das Schneidwerkzeug auf das Material zu drücken, um den gewünschten Schnitt oder das gewünschte Loch zu erzeugen. Der Antrieb erfolgt über ein Hydrauliksystem und/oder einen Servomotor Accurls ES NT-Serie. Es bewegt sich in vertikaler Richtung.
- Turmschlüssel
Dieser Teil hilft bei der Positionierung des winkelförmigen Werkzeugs in der Drehausrichtung.
- Werkzeughalter
Es ist auf dem unteren Turm angebracht.
- Lifter
Es hilft dabei, das Oberwerkzeug anzuheben und hochzuhalten, während das Material in die nächste Position gebracht wird.
Dh wie die CNC-Revolverstanzmaschine funktioniert. Es handelt sich um eine praktische und schnelle Maschine, die nach einem recht einfachen Funktionsprinzip arbeitet. Accurls Demo der CNC-Revolver-Stanzmaschine wird Ihnen helfen, die Funktionsweise besser zu verstehen.
Verschiedene Arten von CNC-Revolverstanzmaschinen
CNC-Revolverstanzmaschinen können je nach Antriebsart unterschiedlicher Art sein. Werfen wir einen Blick auf diese verschiedenen Typen:
- Servopresse
Bei diesem Typ wird der Schlagbolzen mithilfe der Rotationskraft des Servomotors bewegt. Diese Kraft kann direkt oder indirekt angewendet werden, um die Kurbel vertikal zu bewegen.
Bei diesem Typ wird der Kolben durch den Druck des Hydrauliköls angetrieben, um sich auf und ab zu bewegen. Die Thai-Bewegung hilft dann dem Kolben, den Schlagbolzen zu betätigen. Es ist umweltfreundlich, da es im Vergleich zum mechanischen Typ weniger Lärmbelästigung verursacht.
- Mechanische/Kurbelpresse
Bei diesem System wird der Drehantrieb des Schwungrads mithilfe einer Kurbel und einer Kurbelwelle in eine vertikale Bewegung umgewandelt. Dies hilft bei der Bedienung des Schlagbolzens.
Zusammenfassung
Das ist alles über die Funktionsweise und den Typ der CNC-Revolverstanzmaschine. Accurl ist mit jahrelanger Erfahrung und einem Team talentierter Fachleute führend im Bereich der Fertigungswerkzeuge. Ihre Produkte genießen das Vertrauen zahlreicher Unternehmen auf der ganzen Welt.
Natürlich ist ihre CNC-Revolverstanzmaschine eines der gefragtesten Produkte. Es ist nicht nur äußerst komfortabel in der Anwendung, sondern auch schnell, effizient und wirtschaftlich. Darüber hinaus werden alle ihre Produkte, sei es die CNC-Revolverstanzmaschine oder ein anderes Produkt, durch einen hervorragenden Kundendienst und Kundendienst unterstützt.
Das Fazit lautet: Egal für welches Produkt Sie sich entscheiden, Sie sollten sich immer für eines eines guten Herstellers entscheiden. Auf diese Weise tätigen Sie nicht nur eine gute Investition, sondern erhalten auch zusätzliche Dienstleistungen und kompetente Beratung, um das Beste aus der Maschine herauszuholen.
